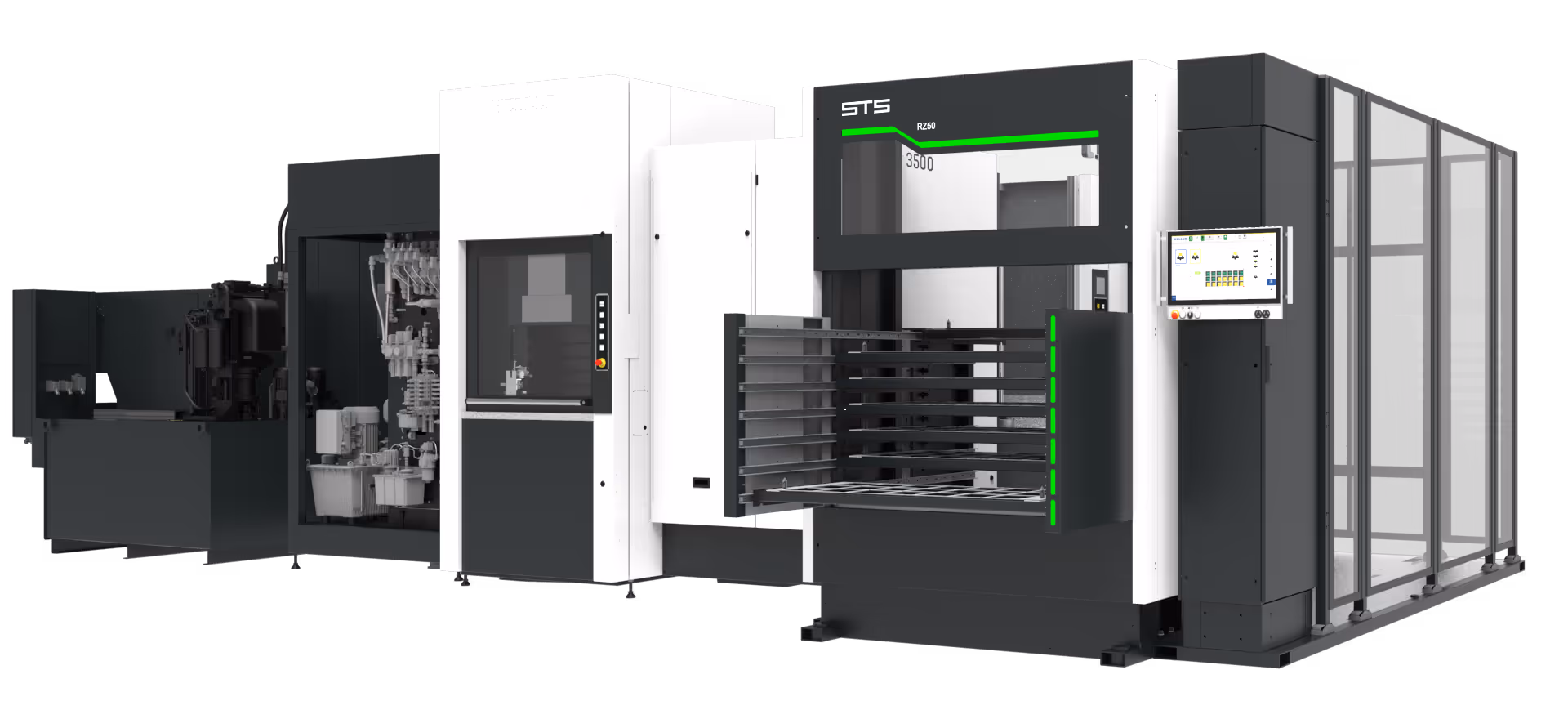

Der moderne Schubladenspeicher ermöglicht eine effiziente Zuführung von Werkstücken auf Automationspaletten. Die Schubladen sind während des Betriebs herausziehbar, was ein komfortables Beladen während des Betriebs ermöglicht.

Speicherplätze: 252 | Abmessungen: 2400 x 4300 mm | Transportgewicht: 24 kg
(Standardausbau)

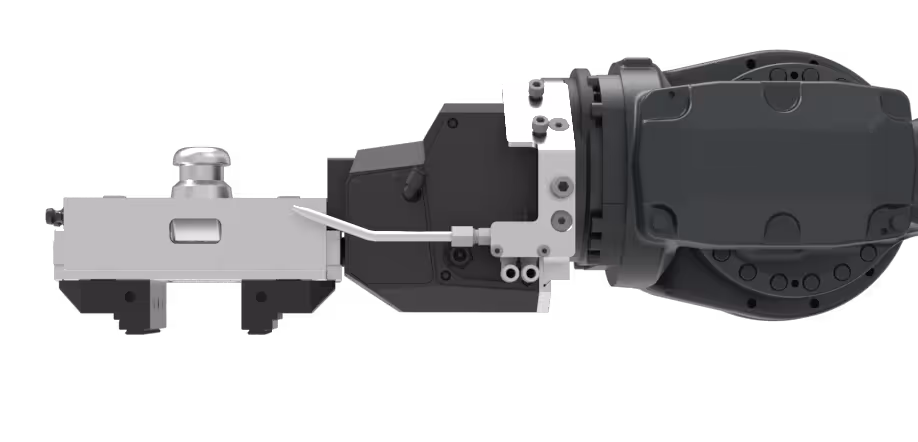

Verschiedene Greifer passend für alle Werkstücke

Sondergreifer nach Kundenwunsch

Gressel R-C2 Werkstückspannsystem

Spannvorrichtungen

Konsole einfach mit Medienkupplung

Einfache Konsole mit Medienversorgung durch den Rundtisch der Maschine.
‍

Konsole einfach mit Medienübergabe

Medienversorgung der Konsole über den Roboterarm, wodurch keine Umbauten notwendig sind

Konsole 4-Fach für
4-Achs-Maschinen

4 vertikale Spannplätze für die Bearbeitung mit 4-Achs-Maschinen.
‍

Konsole 4-Fach für
5-Achs-Maschinen

Zwei 45-Grad Spannplätze für erste Aufspannung und zwei Vertikale Spannplätze für die zweite Aufspannung.

Werkstückgröße

Werkstückgröße Standard

Die Standardhöhe bei voller Schubladenbelegung beträgt 60 mm.
‍

Werkstückgröße bei doppelter Schubladenhöhe und oberster Schublade

Wenn eine Schublade ausgelassen wird, können in die darunterliegende Ebene Werkstücke mit einer Höhe bis zu 150 mm eingelegt werden.
‍

Hinweis: Größere Bauteile auf Anfrage

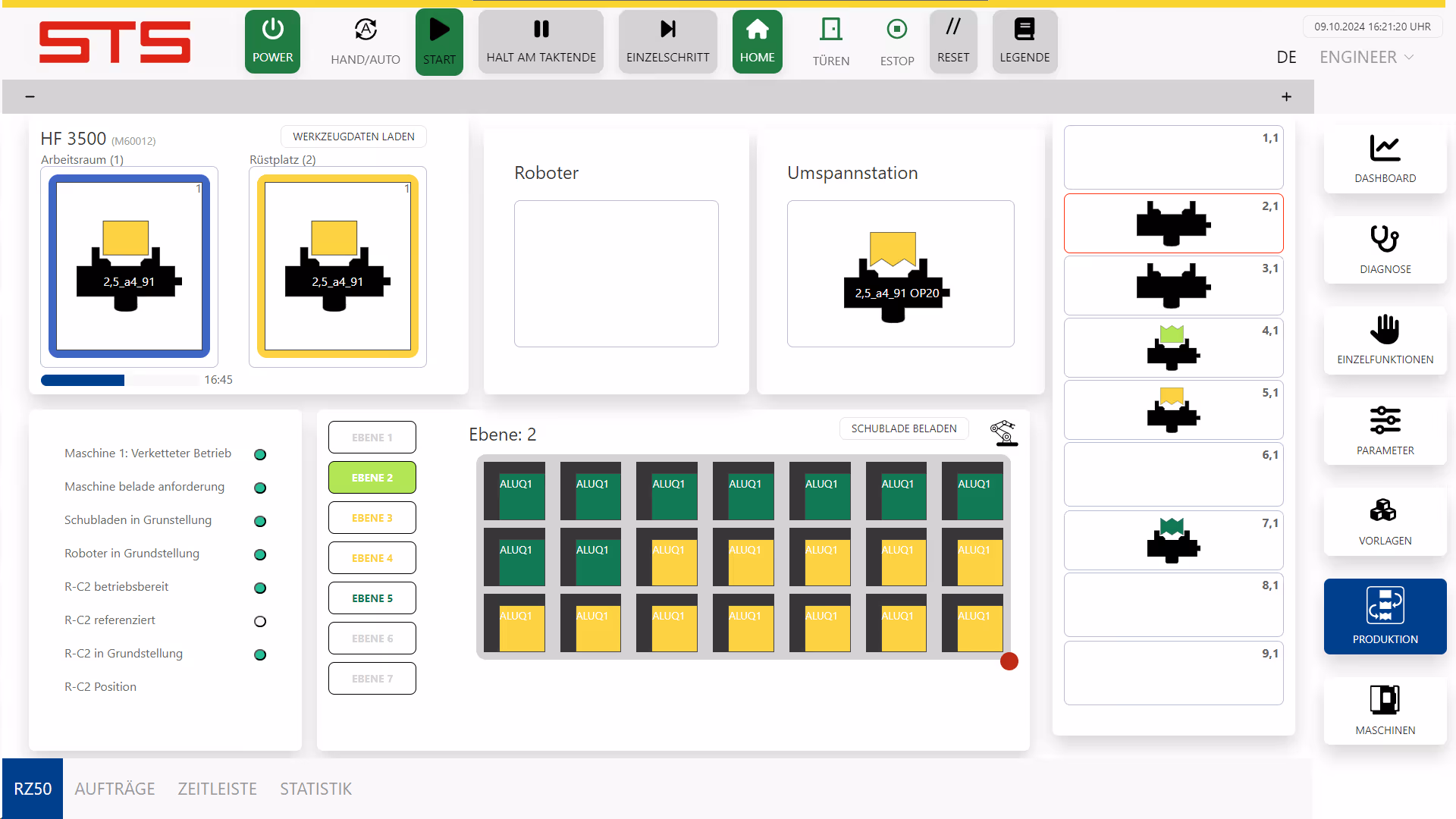

Bedienoberfläche

• Höchste Flexibilität durch frei konfigurierbare Paletten, Matrizen, Greifer und Teile-Typen

• Einfachste Bedienung durch modernes und übersichtliches Benutzer-Interface auf schlankem Touchpanel

• Von der einfachen Schnittstelle mit 2 Signalen bis zur vollumfänglichen Bus-Schnittstelle – Alle Möglichkeiten bei der Maschinenanbindung

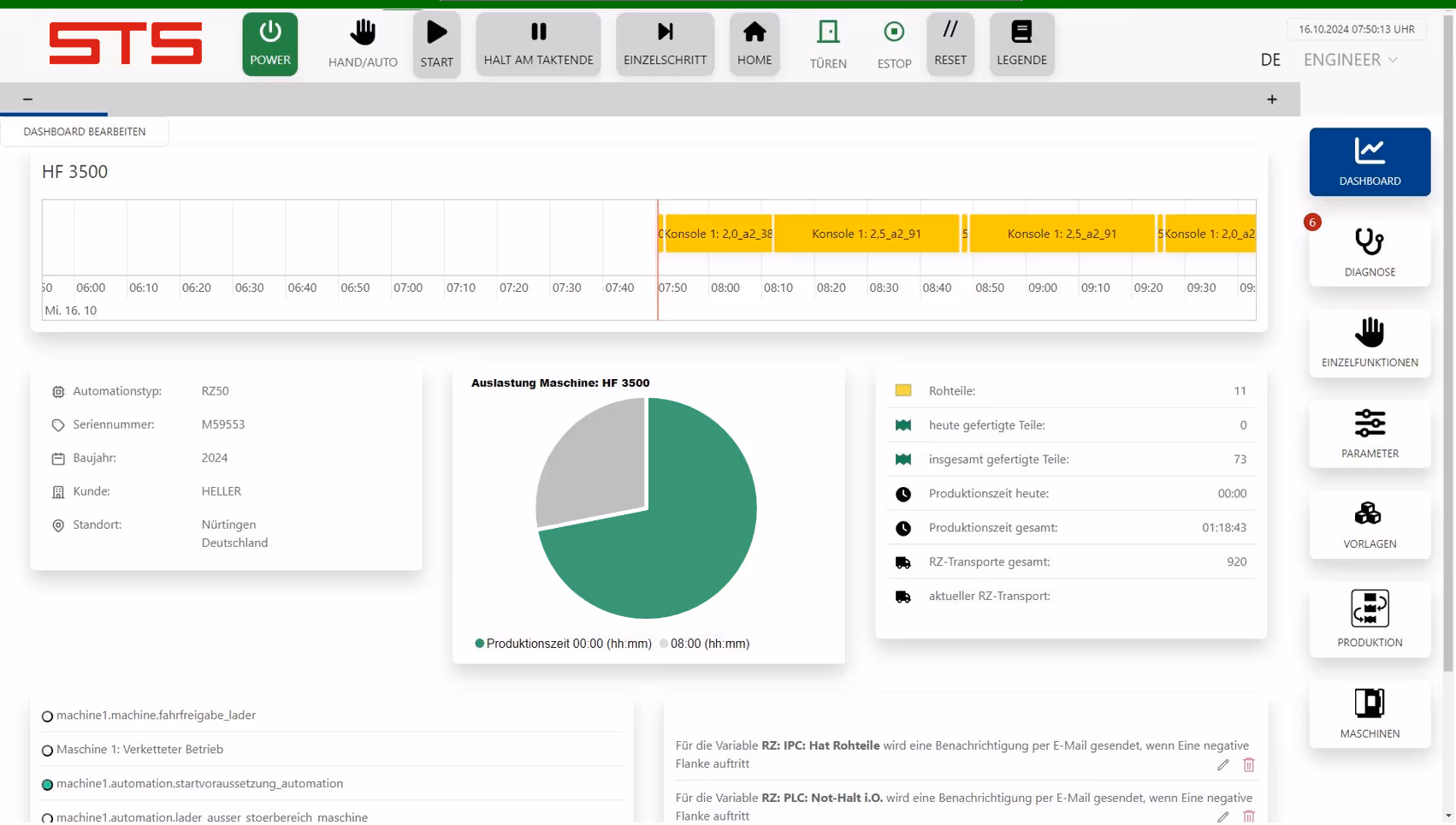

• Alle Daten werden sicher in einer Datenbank gespeichert und in der Timeline übersichtlich dargestellt

• Mit High-End Steuerung durch IPC und SPS bereit für jede Herausforderung im Wandel der Digitalisierung

• NC-Programmverwaltung und Tool Management stellen eine effiziente sowie reibungslose Produktion sicher.

• Weitere Funktionen wie virtuelle Paletten und die Transportverwaltung verbessern den Materialfluss und die Werkzeugplanung

• Auch außerhalb der Maschinenhalle immer up-to-date: Webserver Dashboard und Nachrichtendienst für jedes smarte Endgerät
