RSP

Große Palettenverwaltung auf kleinem Raum
Die flexible Palettenautomation von STS ist darauf spezialisiert, bis zu zwei Bearbeitungszentren mit Maschinenpaletten zu bestücken und das bei gleichzeitig minimalster Aufstellfläche. In der dreistöckigen Variante können bis zu 21 Paletten im Systemgenutzt werden. Mit einem Transportgewicht von 5,8 Tonnen wird die Beladung auch bei Großmaschinen ermöglicht. Auf dem Touch-Panel wurde ein benutzerfreundliches und intuitives Interface umgesetzt, dass die beste Nutzererfahrung ermöglicht. Auch ohne externe Leitsysteme ist der RSP in der Lage, die Maschine optimal auszulasten, um höchste Produktivität zu erzielen.
Verschiedene platzsparende Varianten passend zu jeder Maschine
RSP H2
  • Speicherplätze:
    bis zu 13
  • Speicherplätze inkl. 3. Etage¹
    bis zu 20
  • Aufstellfläche Ø
    4360 mm
  • Höhe Standard
    3380 mm
  • Höhe inkl. 3. Etage¹
    4580 mm
  • Traglast inkl. Palette
    900 kg
  • Max. Werkstückhöhe² inkl. Palette
    945 mm
  • Max. Werkstückstörkontur
    850 mm 720 mm (BD)
RSP H4
  • Speicherplätze:
    bis zu 11
  • Speicherplätze inkl. 3. Etage¹
    bis zu 17
  • Aufstellfläche Ø
    4820 mm
    Höhe Standard
    3980 mm
  • Höhe inkl. 3. Etage¹
    4430 mm
  • Traglast inkl. Palette
    1600 kg
  • Max. Werkstückhöhe² inkl. Palette
    1095 mm
  • Max. Werkstückstörkontur
    1090 mm 900 mm (BD)
RSP H6
  • Speicherplätze:
    bis zu 11
  • Speicherplätze inkl. 3. Etage¹
    bis zu 17
  • Aufstellfläche Ø
    5830 mm
    Höhe Standard
    3980 mm
  • Höhe inkl. 3. Etage¹
    4430 mm
  • Traglast inkl. Palette
    1600 kg
  • Max. Werkstückhöhe² inkl. Palette
    1200 mm
  • Max. Werkstückstörkontur
    1540 mm 1000 mm (BD)

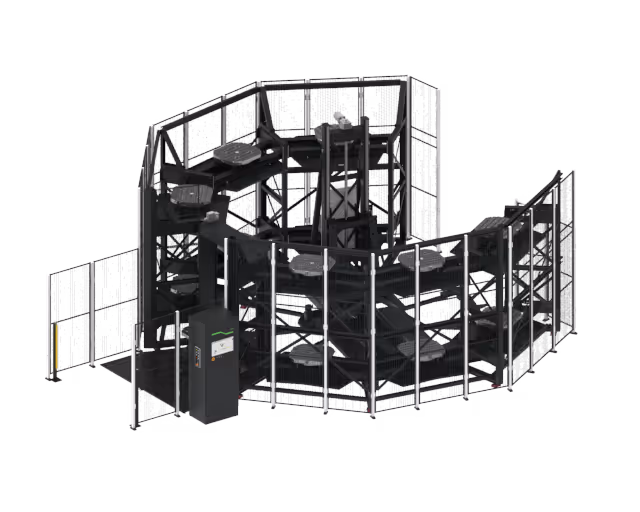

RSP H8
  • Speicherplätze:
    bis zu 12
  • Aufstellfläche Ø
    8330 mm
  • Höhe Standard
    4400 mm
  • Traglast inkl. Palette
    2720 kg
  • Max. Werkstückhöhe² inkl. Palette
    1400 mm
  • Max. Werkstückstörkontur
    1810 mm 1250 mm (BD)

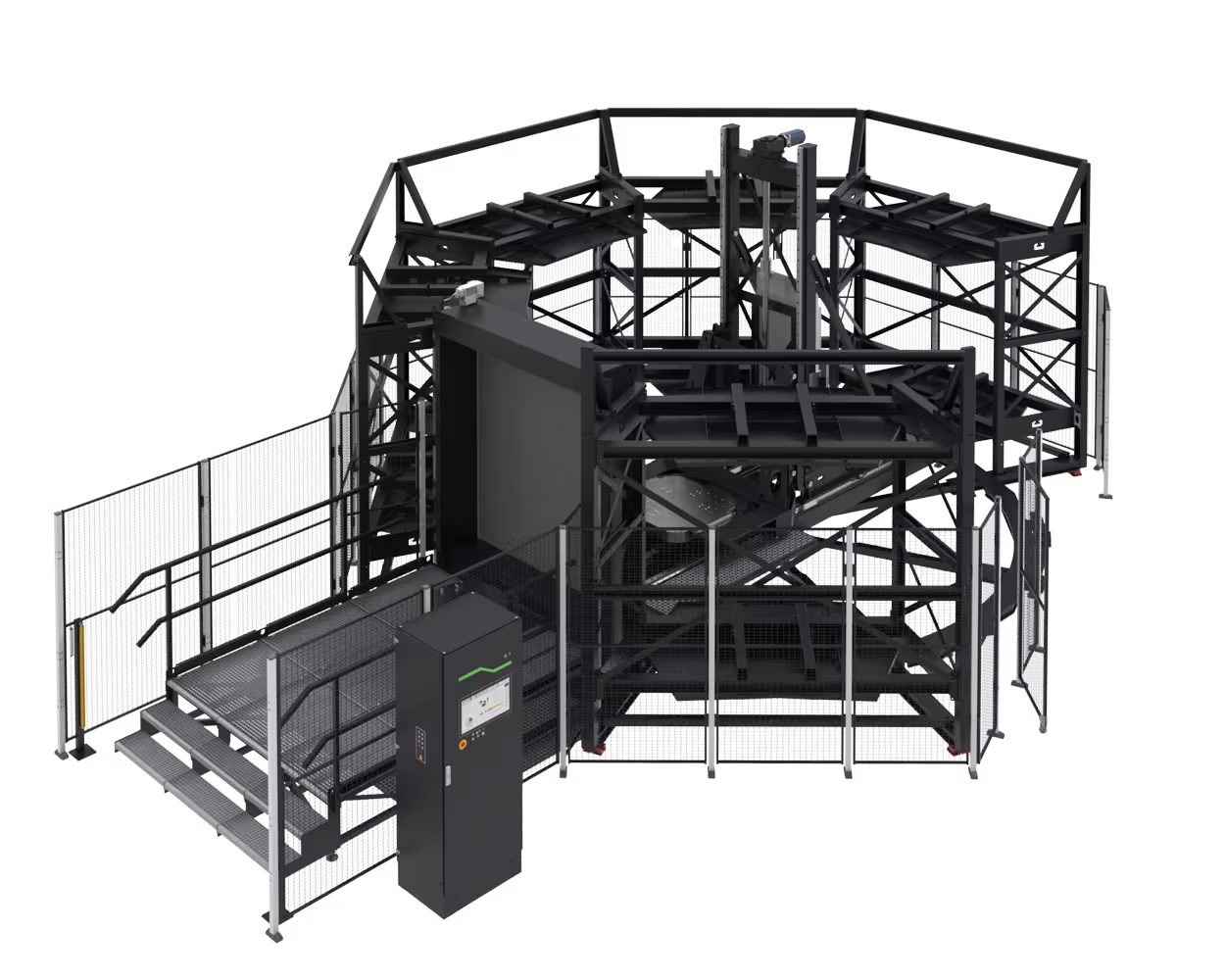

RSP H10
  • Speicherplätze:
    bis zu 10
  • Aufstellfläche Ø
    8900 mm
    Höhe Standard
    4700 mm
  • Traglast inkl. Palette
    5800 kg
  • Max. Werkstückhöhe² inkl. Palette
    1700 mm
  • Max. Werkstückstörkontur
    2160 mm 1600 mm (BD)

¹ Option
² Um die Anzahl der Speicherplätze zu erhöhen, kann die Höhe der Speicherplätze auf Kosten der Werkstückhöhe angepasst werden.

Mehr Speicherplatz durch Flexibilität
Basismodul
  • Palettenablageplätze auf zwei Etagen
  • Volle Werkstückhöhe möglich
Erweiterung Etage
  • Erweiterung um eine Etage
  • Wird auf die zweite Etage aufgesetzt
  • Rundspeicher wird im gesamten höher
  • Keine Einschränkung der Werkstückhöhe
Erweiterung Ebene
  • Erweiterung um eine Ebene
  • Zusätzliche Ebene wird eingezogen
  • Rundspeicherhöhe bleibt gleich wie in Basismodul
  • Einschränkung der Werkstückhöhe
  • Ausnahme: Bei Anbindung RSP H4 an HF5500 keine Einschränkung der Werkstückhöhe
Flexible Einteilung
  • Einteilung der Ebenen nach Kundenwunsch
  • Einschränkung der Werkstückhöhe je nach Einteilungswunsch gegeben
Ladestation
  • Flexibel positionierbar im Rundspeicher, je nach Anforderung
  • Für Kranbeladung optimiert
  • Die Türen trennen beim Öffnen automatisch die Ladestation vom Speicher
  • Bediengerät an der Ladestation in Touch-Ausführung
  • Halter für Medienpistolen integriert in Verkleidung der Ladestation
  • Ladestation 4 x 90° manuell drehbar für vereinfachte Reinigung
  • Luftpistole zur Werkstückreinigung
Optionen
  • Automatische Türen mit elektrischem Antrieb
  • Zweite Ladestation
  • Hydraulische Werkstückspannung mit 80 oder 200 bar, sowie variablem Spanndruck verfügbar für jede Ladestation
  • Kühlmittelpistole und zur Werkstückreinigung
  • Pumpe zur automatischen Rückführung des Kühlmittels in die Maschine
  • Beleuchtung in der Ladestation
Wartungstüre
Um Zugang in das Innere des RSPs zu bekommen, lässt sich die Bedienfront zur Seite klappen und gibt so den Weg zu Schaltschränken und Wartungseinheiten frei.
Schaltschrank Leistungselektronik
Im Schaltschrank auf dem RSP-Roboter befinden sich alle Komponenten der Leistungselektronik
Schaltschrank Steuerungstechnik
Auf der Innenseite der Wartungstüre befindet sich ein Schaltschrank, in dem alle Komponenten zur Steuerungstechnik untergebracht sind.
Bedienoberfläche
  • Einfachste Bedienung durch modernes und übersichtliches Benutzer-Interface auf schlankem Touchpanel
  • Von der einfachen Schnittstelle mit 2 Signalen bis zur vollumfänglichen Bus-Schnittstelle – Alle Möglichkeiten bei der Maschinenanbindung
  • Alle Daten werden sicher in einer Datenbank gespeichert und in der Timeline übersichtlich dargestellt
  • Höchste Flexibilität durch frei konfigurierbare Paletten und Teile-Typen
  • Mit High-End Steuerung durch IPC und SPS bereit für jede Herausforderung im Wandel der Digitalisierung
  • NC-Programmverwaltung und Tool Management stellen eine effiziente sowie reibungslose Produktion sicher.
  • Weitere Funktionen wie virtuelle Paletten und die Transportverwaltung verbessern den Materialfluss und die Werkzeugplanung
  • Auch außerhalb der Maschinenhalle immer up-to-date: Webserver Dashboard und Nachrichtendienst für jedes smarte Endgerät
Heller HF 5500 mit Gressel R-C2 im Einsatz
